Was ist ein Hochspannungskabel und wie funktioniert es im Jahr 2025?

In der sich rasch wandelnden Landschaft der Elektrifizierung und der Energieinfrastruktur war das Verständnis dessen, was ein hochspannungskabel ist und wie es funktioniert, noch nie so relevant wie heute. Ob Sie in der Elektrofahrzeugherstellung, in erneuerbaren Energiesystemen, in der industriellen Stromverteilung oder in der Netzinfrastruktur tätig sind – das hochspannungskabel steht im Zentrum einer zuverlässigen und effizienten Energieübertragung. Da das Jahr 2025 neue Standards, Materialien und technische Anforderungen mit sich bringt, ist es unerlässlich, sowohl die grundlegende Definition als auch die funktionellen Mechanismen dieser entscheidenden Komponente zu verstehen.

Ein hochspannungskabel ist kein einzelnes produkt , sondern vielmehr eine Kategorie technisch ausgelegter elektrischer Leiter, die dafür konzipiert sind, elektrische Energie bei Spannungen deutlich über dem Standardniveau zu führen – typischerweise beginnend bei 1.000 Volt und reichend bis in den Bereich von mehreren hundert Kilovolt, je nach Anwendung anwendung im Jahr 2025 wurde die Definition erweitert, um spezielle Kabel für Elektrofahrzeug-Antriebsstränge (EV), intelligente Stromnetze (Smart Grid) und Offshore-Windplattformen einzuschließen – all diese Anwendungen erfordern unterschiedliche strukturelle Konfigurationen, Isoliermaterialien und Leistungsgrenzwerte. Dieser Artikel analysiert Aufbau, Funktionsprinzipien und Anwendungsrelevanz des modernen hochspannungskabel mit Präzision und praxisorientierter Einsicht.

Definition des Hochspannungskabels: Umfang und Klassifizierung

Welche Spannungsbereiche definieren ein Hochspannungskabel?

Die Klassifizierung eines hochspannungskabel hängt vom Spannungsbereich ab, für den er ausgelegt ist. Im Kontext von Energieversorgungsunternehmen und Stromnetzinfrastruktur bezeichnet Hochspannung üblicherweise Systeme mit einer Betriebsspannung über 1.000 Volt Wechselstrom oder 1.500 Volt Gleichstrom. Mittelspannungskabel umfassen im Allgemeinen den Bereich von 1 kV bis 35 kV, während echte Hochspannungskabel für 66 kV, 110 kV, 220 kV und darüber hinaus konzipiert sind. Jede Klassifizierung erfordert einen grundsätzlich anderen ingenieurtechnischen Ansatz – von der Geometrie des Leiters über die Isolationsdicke bis hin zum Abschirmungsdesign.

Im Elektrofahrzeug- und Neue-Energie-Sektor bezieht sich der Begriff hochspannungskabel häufig auf Kabel mit einer Nennspannung von 600 V bis 1.500 V Gleichstrom, die innerhalb von EV-Batteriesystemen, Ladearchitekturen und Antriebsstrangverbindungen eingesetzt werden. Diese Kabel sind kompakt, flexibel und thermisch robust und dafür ausgelegt, hohe Stromlasten in dynamischen Umgebungen zu bewältigen. Die Klassifizierung im EV-Bereich unterscheidet sich von der bei netzseitigen Hochspannungskabeln, doch der ingenieurtechnische Aufwand ist ebenso anspruchsvoll.

Das Verständnis, welche Klassifizierung für Ihren Anwendungsfall zutrifft, ist der erste Schritt bei der Spezifikation des richtigen hochspannungskabel . Eine fehlerhafte Klassifizierung führt zu zu gering dimensionierter Isolierung, unzureichender Stromtragfähigkeit oder vorzeitigem Ausfall – all dies birgt im Jahr 2025, in einer anspruchsvollen Leistungsumgebung, schwerwiegende Sicherheits- und Betriebsrisiken.

Wichtige Kabeltypen für moderne Hochspannungsanwendungen

Der am häufigsten verwendete Typ in Netzbetrieb und industriellen Anlagen ist das XLPE-isolierte hochspannungskabel . Vernetztes Polyethylen (XLPE) bietet eine überlegene thermische Beständigkeit, Durchschlagfestigkeit und Lebensdauer im Vergleich zu älteren PILC-Kabeln (papierisoliert mit Bleimantel). XLPE-Kabel sind mittlerweile aufgrund ihrer hervorragenden Leistungsmerkmale und Installationsflexibilität in den meisten Ländern Standard in Übertragungs- und Verteilungsnetzen.

Für Elektrofahrzeuge (EV) und neue Energiefahrzeugplattformen werden häufig Silikonkautschuk- und XLPE-isolierte hochspannungskabel -Varianten eingesetzt. Diese Kabel zeichnen sich durch hohe Flexibilität, chemische Beständigkeit sowie ausgezeichnete Leistung bei thermischen Wechselbelastungen aus. Ein gut konstruiertes EV hochspannungskabel mit einer Nennspannung von 1.500 V Gleichstrom, wie beispielsweise eine Ausführung mit einem Querschnitt von 70 mm², ist in der Lage, die hohen elektrischen Anforderungen leistungsstarker elektrischer Antriebsstränge zu bewältigen und dabei in kompakten Fahrzeugrahmen eine dimensionsstabile Bauweise zu gewährleisten.

Gasisoliert und flüssigkeitsgekühlt hochspannungskabel systeme werden zunehmend für unterirdische städtische Übertragungsnetze und Verbindungen zu Offshore-Windparks eingesetzt, wo Platzbeschränkungen und Umwelteinflüsse anspruchsvollere technische Lösungen erfordern. Jeder Kabeltyp weist spezifische Kompromisse hinsichtlich Kosten, Installationsaufwand und Leistungsprofil auf.

Der innere Aufbau eines Hochspannungskabels

Leiterdesign und Werkstoffauswahl

Der Leiter ist das elektrische Herz jedes hochspannungskabel . Er ist dafür verantwortlich, den Strom von einem Punkt zum anderen mit möglichst geringen ohmschen Verlusten zu führen. Kupfer und Aluminium sind die beiden dominierenden Leiterwerkstoffe. Kupfer bietet eine niedrigere elektrische Widerstandsfähigkeit und eine höhere mechanische Festigkeit und wird daher bevorzugt bei kompakten und flexiblen hochspannungskabel konstruktionen wie diejenigen, die in EV-Systemen verwendet werden. Aluminium ist zwar volumenbezogen weniger leitfähig, dafür aber deutlich leichter und kostengünstiger, was es zu einer praktischen Wahl für Hochspannungsleitungen über große Entfernungen – sowohl oberirdisch als auch unterirdisch – macht.

Auch die Geometrie des Leiters spielt eine entscheidende Rolle für die Leistungsfähigkeit. Litzenleiter – bestehend aus vielen kleineren Drähten, die miteinander verdrillt sind – werden in flexiblen hochspannungskabel anwendungen eingesetzt, bei denen das Kabel wiederholt gebogen werden muss, ohne dass es zu Ermüdungsbrüchen kommt. Massivleiter hingegen werden bei starren oder halbstarren Installationen verwendet, bei denen die Gleichmäßigkeit der Stromdichte gegenüber der Flexibilität priorisiert wird. Die Querschnittsfläche, angegeben in mm², bestimmt unmittelbar die Stromtragfähigkeit des Kabels sowie sein thermisches Verhalten unter Last.

Im Jahr 2025 kommt bei der Herstellung fortschrittlicher Leiter komprimierte oder verdichtete Litzenkonstruktionen zum Einsatz, um den Kabeldurchmesser zu verringern, ohne die Querschnittsfläche zu reduzieren. Dies ist insbesondere bei EV-Architekturen von Bedeutung, wo der verfügbare Verlegeplatz begrenzt ist und Gewichtsreduktion eine systemweite Priorität darstellt. Die Auswahl der richtigen Leiterspezifikation in einem hochspannungskabel ist nicht allein eine Kostenentscheidung – sie ist vielmehr eine thermische und Zuverlässigkeitsentscheidung.

Isoliersysteme und ihre Rolle bei der Hochspannungsleistung

Ist wohl die am stärksten ausgeklügelte Komponente innerhalb eines hochspannungskabel . Ihre Hauptaufgabe besteht darin, den stromführenden Leiter elektrisch gegenüber der Umgebung sowie gegenüber benachbarten Leitern oder geerdeten Komponenten zu isolieren. Bei einem Kabel, das in einem EV mit 1.500 V Gleichspannung oder in einem Übertragungsnetz mit 110 kV betrieben wird, muss die Isolierung nicht nur die Betriebsspannung, sondern auch transiente Überspannungen, thermische Wechselbelastung und Langzeitalterung aushalten.

XLPE-Isolierung wird durch chemische Vernetzung von Polyethylen-Polymerketten hergestellt, wodurch ihre Wärmebeständigkeit und ihre dielektrischen Eigenschaften im Vergleich zu Standard-Polyethylen deutlich verbessert werden. hochspannungskabel ein Kabel mit XLPE-Isolierung kann kontinuierlich bei Leitertemperaturen bis zu 90 °C betrieben werden und kurzzeitige Kurzschluss-Temperaturen bis zu 250 °C aushalten. Diese thermische Reserve ist entscheidend für Anwendungen, bei denen Fehlerzustände oder Lastspitzen auftreten.

Silikonkautschuk-Isolierung, die bei einigen EV-spezifischen hochspannungskabel produkten eingesetzt wird, bietet hervorragende Flexibilität bei niedrigen Temperaturen sowie außergewöhnliche Beständigkeit gegenüber UV-Strahlung, Ozon und chemischen Einwirkungen. Die Wahl zwischen XLPE und Silikon hängt vom spezifischen mechanischen, thermischen und umgebungsbedingten Profil der Installation ab. Keines der beiden Materialien ist universell überlegen – die Spezifikation muss den realen Anforderungen der jeweiligen Anwendung entsprechen.

Abschirmung, Panzerung und Außenmantel-Funktionen

Neben der Isolierung erfüllt ein richtig konstruierter hochspannungskabel enthält eine halbleitende Schicht zwischen dem Leiter und der Isolierung sowie eine äußere halbleitende Schicht zwischen der Isolierung und der metallischen Abschirmung. Diese halbleitenden Schichten erzeugen einen gleichmäßigen elektrischen Feldgradienten und verhindern so die Bildung lokaler Spannungskonzentrationen, die im Laufe der Zeit zu einer Isolationszerstörung führen könnten. Diese geschichtete Struktur ist ein zwingend erforderliches Element jedes gut konzipierten Hochspannungssystems.

Die metallische Abschirmung oder Schirmung in einem hochspannungskabel erfüllt sowohl elektrische als auch sicherheitstechnische Funktionen. Elektrisch gesehen definiert sie die äußere Grenze des elektrischen Feldes, begrenzt dieses innerhalb der Kabelstruktur und verhindert induktive Störungen benachbarter Kabel oder Systeme. Aus sicherheitstechnischer Sicht bietet sie einen sicheren Pfad für Fehlerströme zum Erdpotential, sodass diese nicht über Personen oder Geräte abfließen.

Die äußere Umhüllung ist die letzte Schutzschicht eines hochspannungskabel und bietet mechanischen Schutz gegen Abrieb, Feuchtigkeitseintritt, chemische Einwirkung und UV-Strahlung. In industriellen Anwendungen und bei Elektrofahrzeugen (EV) muss das Mantelmaterial zudem bestimmte flammhemmende Anforderungen erfüllen. Thermoplastische Elastomere, PVC und Polyurethan sind gängige Mantelwerkstoffe, wobei die jeweilige Wahl auf Grundlage der spezifischen Gefahren und gesetzlichen Anforderungen des Installationsumfelds erfolgt.

So funktioniert ein Hochspannungskabel: Elektrische und physikalische Prinzipien

Übertragung elektrischer Energie bei Hochspannung

Der grundlegende Grund für den Einsatz eines hochspannungskabel im Gegensatz zu einem Standard-Leiter für Niederspannung direkt mit der Physik der Energieübertragung zusammenhängt. Elektrische Leistung entspricht Spannung multipliziert mit Stromstärke (P = V × I). Um eine feste Leistung zu übertragen, ermöglicht eine Erhöhung der Spannung eine proportionale Verringerung des Stroms. Da die ohmschen Verluste in einem Leiter mit dem Quadrat des Stroms ansteigen (P_Verlust = I² × R), verringert die Übertragung von Leistung bei Hochspannung die Übertragungsverluste drastisch. Dies ist das grundlegende Prinzip, das hochspannungskabel systeme wirtschaftlich und technisch unverzichtbar für die Fernübertragung von elektrischer Energie macht.

In der Praxis ist eine hochspannungskabel die Übertragung von Leistung bei 110 kV dieselbe Energiemenge wie viele parallel geschaltete Niederspannungskabel zusammen transportiert, jedoch mit nur einem Bruchteil der ohmschen Wärmeverluste. Dieser Effizienzvorteil rechtfertigt die höheren Kosten und die erhöhte technische Komplexität von hochspannungskabel systeme in Anwendungen im Netzmaßstab. In EV-Systemen reduziert die hohe Gleichspannung moderner Batteriearchitekturen – häufig 800 V oder höher – ebenfalls die Stromanforderungen und ermöglicht kleinere, leichtere Leitungsstränge.

Das Arbeitsprinzip eines hochspannungskabel in Gleichstrom-EV-Anwendungen unterscheidet sich etwas von der Wechselstromübertragung. Gleichstromsysteme eliminieren Blindleistungsverluste und Spannungsphasenunterschiede und sind daher effizienter für die elektrische Energieverteilung an Bord des Fahrzeugs. Die hochspannungskabel in diesem Zusammenhang müssen sowohl Dauerstromlasten während der Fahrzyklen als auch transiente Spitzenströme während des Rekuperationsbremsens oder bei schnellen Beschleunigungsvorgängen bewältigen.

Thermisches Management und Stromtragfähigkeit

Jede hochspannungskabel ist im Betrieb aufgrund der ohmschen Verluste im Leiter Wärme erzeugt. Die Fähigkeit des Kabels, diese Wärme an das umgebende Medium — sei es Luft, Erdboden oder ein Gehäuse — abzuführen, bestimmt seine Stromtragfähigkeit bzw. Ampakapazität. Überschreitet die Wärmeerzeugung die Wärmeabfuhr, steigt die Temperatur des Leiters, die Isolierung altert und das Kabel versagt schließlich. Die thermische Management ist daher ein zentrales Anliegen bei der Konstruktion, Installation und dem Betrieb jedes hochspannungskabel system.

Die Berechnung der Kabelampakapazität im Jahr 2025 erfolgt nach IEC- oder IEEE-Normen und berücksichtigt Faktoren wie den Querschnitt des Leiters, den thermischen Widerstand der Isolierung, die Umgebungstemperatur, die Verlegetiefe, die thermische Resistivität des Bodens sowie Gruppierungseffekte, wenn mehrere Kabel in unmittelbarer Nähe verlegt werden. Eine sorgfältig spezifizierte hochspannungskabel installation umfasst nicht nur das Kabel selbst, sondern auch eine vollständige Analyse der thermischen Umgebung, um sicherzustellen, dass das Kabel während seiner gesamten Lebensdauer innerhalb seiner zulässigen Temperaturgrenzen betrieben wird.

In EV-Anwendungen umfasst das thermische Management der hochspannungskabel überschneidet sich zudem mit den Batteriekühlsystemen des Fahrzeugs und Strategien zur Verhinderung einer thermischen Durchgehung. Kabel, die in der Nähe von Wärmequellen wie dem Motor oder der Leistungselektronik verlegt sind, müssen über ausreichende thermische Kennwerte und Sicherheitsabstände verfügen. Die Integration der hochspannungskabel in die thermische Architektur des Fahrzeugs ist mittlerweile ein zentraler Bestandteil des EV-Antriebsstrang-Engineerings im Jahr 2025.

Anwendungen von Hochspannungskabeln im Jahr 2025

Elektrofahrzeug- und Neue-Energie-Fahrzeug-Antriebsstränge

Der Elektrofahrzeugsektor stellt eines der am schnellsten wachsenden Anwendungsgebiete für hochspannungskabel technologie im Jahr 2025 dar. Moderne EVs und Neue-Energie-Fahrzeuge betreiben ihre Batteriesysteme mit Gleichspannungen von 400 V bis 800 V, wobei einige Hochleistungsplattformen auf bis zu 1.000 V hinarbeiten. Das hochspannungskabel in diesen Fahrzeugen verbindet den Batteriepack mit dem Motor-Wechselrichter, dem Onboard-Ladegerät, dem DC-DC-Wandler und dem thermischen Managementsystem. Jeder Anschlusspunkt erfordert ein Kabel mit spezifischer Stromtragfähigkeit, Flexibilität und Steckverbinderkompatibilität.

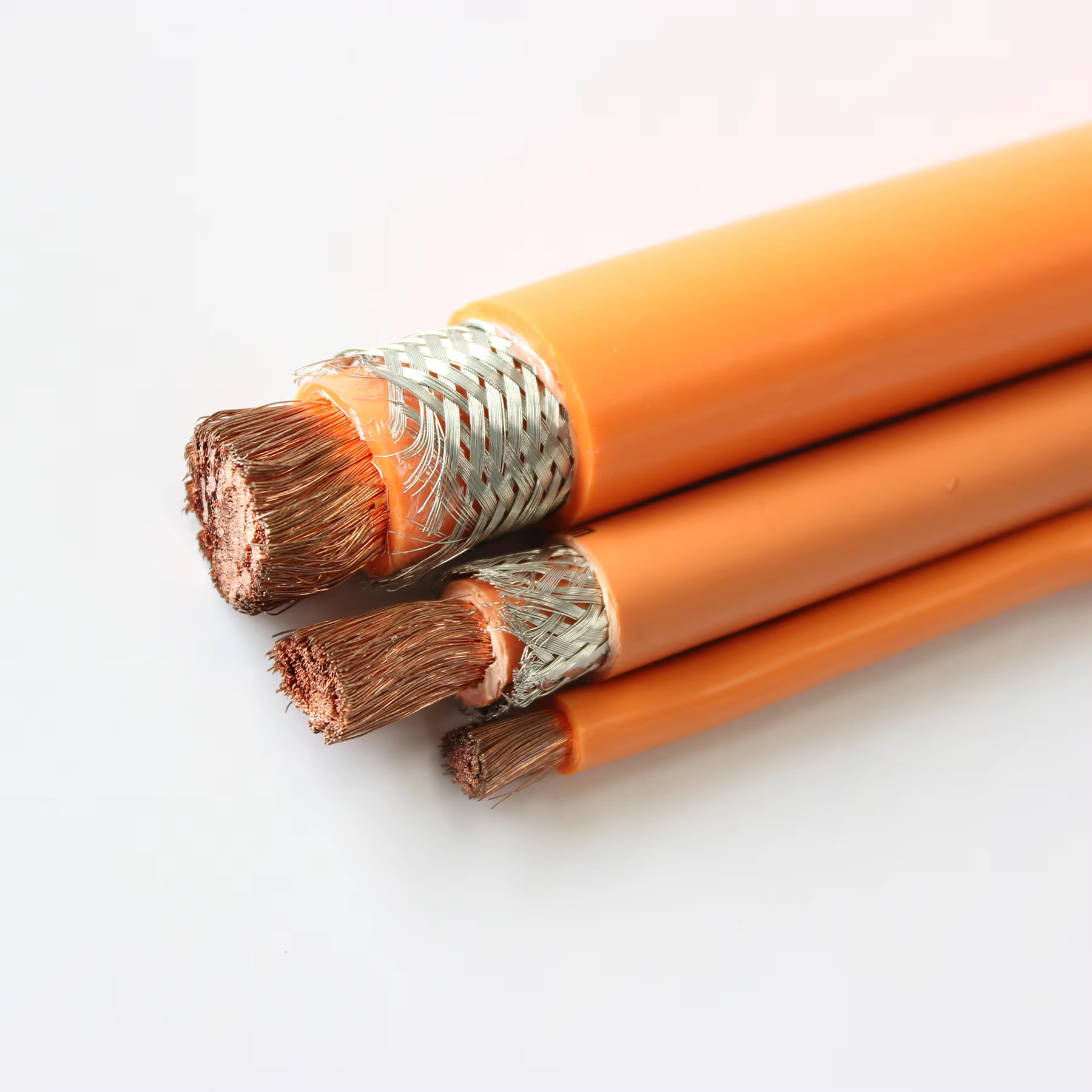

EV-spezifisch hochspannungskabel produkte wie solche mit einer Leiterquerschnittsfläche von 70 mm², die für eine Gleichspannung von 1.500 V ausgelegt sind, werden speziell für die harten Vibrations-, Temperaturwechsel- und chemischen Belastungsbedingungen im Fahrzeugchassis entwickelt. Die Isolier- und Mantelwerkstoffe müssen automobilspezifische Standards wie LV 216 und ISO 6722 erfüllen, die das Verhalten unter Hitze-, Kälte-, UV- und chemischer Einwirkung regeln. Die mechanischen Anforderungen beim Verlegen durch enge Chassiskrümmungen erfordern hochflexible, mehradrig verdrillte Leiterausführungen, die Tausende von Biegezyklen ohne Leiterermüdung aushalten.

Mit dem Ausbau der Ladeinfrastruktur für Elektrofahrzeuge im Jahr 2025 gewinnt die hochspannungskabel auch bei der Architektur von Schnellladesäulen zunehmend an Bedeutung. Gleichstrom-Schnellladesysteme mit Leistungen zwischen 150 kW und 350 kW benötigen dickadriges, thermisch belastbares Kabel vom Netzanschlusspunkt bis zur Ladesäule. Flüssigkeitsgekühlte Ladekabel – eine Variante des hochspannungskabel konzepts – werden eingesetzt, um trotz hoher Stromlasten dünne und flexible Ladehandgriffe zu ermöglichen.

Stromnetzinfrastruktur, erneuerbare Energien und industrielle Stromversorgung

In Versorgungs- und Industriekontexten bildet das hochspannungskabel das Rückgrat der unterirdischen Übertragungs- und Verteilungsnetze. Da Städte wachsen und Freileitungen zunehmend auf öffentlichen Widerstand stoßen, werden unterirdische hochspannungskabel systeme in großem Umfang eingesetzt. Diese Installationen erfordern eine sorgfältige Planung der Kabeltrassen, Joint-Bays und Endpunkte, die sämtlich internationalen Sicherheits- und Langlebigkeitsstandards entsprechen müssen.

Offshore-Windparks stellen eine der anspruchsvollsten Einsatzumgebungen für hochspannungskabel technologie dar. Exportkabel von Offshore-Plattformen zu den Anschlusspunkten am onshore-Stromnetz müssen einer kontinuierlichen Salzwassereinwirkung, erheblicher mechanischer Zugbelastung während der Verlegung sowie elektrischer Beanspruchung über Kabellängen von zehn bis mehreren hundert Kilometern standhalten. XLPE-isolierte, stahldrahtarmierte hochspannungskabel systeme sind die Standardwahl für diese Anwendungen; gleichzeitig wird intensiv an HVDC-Kabelsystemen geforscht, um Verluste über lange Unterwasserstrecken zu reduzieren.

Industrieanlagen, Rechenzentren und gewerbliche Einrichtungen verlassen sich ebenfalls auf Mittelspannungs- und hochspannungskabel verbindungen für ihre primäre Stromversorgung und interne Verteilung. Wenn Einrichtungen ihre elektrischen Lasten im Zuge der Elektrifizierung von Heizungs-, Kühl- und Produktionsprozessen erhöhen, wird die Spezifikation und Installationsqualität von hochspannungskabel systemen zu einem unmittelbaren betrieblichen Risikofaktor. Die Investition in korrekt dimensionierte Kabel mit angemessenem Schutz gegen mechanische Beschädigung, Feuchtigkeit und Brand ist ebenso eine Entscheidung zur Aufrechterhaltung der Geschäftskontinuität wie eine technische Entscheidung.

Häufig gestellte Fragen

Was ist der wesentliche Unterschied zwischen einem Hochspannungskabel und einem Standard-Stromkabel?

Ein hochspannungskabel ist speziell dafür konzipiert, bei Spannungen über 1.000 V Wechselstrom oder 1.500 V Gleichstrom zu betreiben und verfügt über deutlich dickere und ausgefeiltere Isolationssysteme, metallische Abschirmungsschichten sowie engere Fertigungstoleranzen als Standard-Niederspannungskabel. Standardkabel verwenden typischerweise einfache PVC- oder XLPE-Isolierung ohne die schichtweise halbleitende und abschirmende Architektur, die bei Hochspannungen erforderlich ist. Die technische Lücke zwischen einem Standardkabel und einem hochspannungskabel spiegelt den exponentiell höheren elektrischen Belastungsgrad und die gestiegenen Sicherheitsanforderungen wider.

Wie lange hält ein Hochspannungskabel typischerweise im Einsatz?

Ein gut gefertigtes und fachgerecht installiertes hochspannungskabel mit moderner XLPE-Isolierung ausgelegt, ist das Kabel für eine Einsatzdauer von 30 bis 40 Jahren in Versorgungsnetzanwendungen konzipiert. Bei Elektrofahrzeugen (EV) und industriellen Anwendungen richtet sich die geplante Lebensdauer typischerweise nach der Lebensdauer der angeschlossenen Geräte – meist 10 bis 15 Jahre bei Automobilanwendungen und 20 bis 30 Jahre bei industriellen Installationen. Die tatsächliche Einsatzdauer hängt stark von der Qualität der Verlegung, der thermischen Belastungshistorie sowie dem Fehlen physischer Beschädigungen oder Feuchtigkeitseintritts ab. Regelmäßige Zustandsüberwachung kann helfen, Alterungserscheinungen vor einem Ausfall zu erkennen.

Kann ein Hochspannungskabel bei Beschädigung repariert werden?

Reparatur eines hochspannungskabel ist technisch möglich, erfordert jedoch hochspezialisierte Ausrüstung und geschultes Personal. Bei Übertragungsnetz-Anwendungen müssen Kabelverbindungen und Reparaturmanschetten unter strengen Umgebungsbedingungen installiert werden, um eine Feuchtigkeitskontamination des Isolationssystems zu vermeiden. Jede unsachgemäß ausgeführte Reparatur in einem hochspannungskabel erzeugt eine Stelle elektrischer Spannungskonzentration, die katastrophal versagen kann. Bei EV-Anwendungen wird beschädigtes Hochspannungskabel in der Regel vollständig ausgetauscht statt gespleißt, da die Fahrzeugsicherheitssysteme auf die vollständige Integrität jeder Verbindung angewiesen sind.

Welche Zertifizierungen muss ein Hochspannungskabel im Jahr 2025 erfüllen?

Die anzuwendenden Zertifizierungen für ein hochspannungskabel hängen von der Anwendung und dem Markt ab. Für Netzbetrieb und industrielle Anwendungen sind IEC 60502 und IEC 60840 die maßgeblichen internationalen Normen, die Konstruktions- und Prüfanforderungen regeln. Für EV-Anwendungen definieren Normen wie ISO 6722, LV 216 sowie GB/T-Normen im chinesischen Markt die Leistungskriterien. Im Jahr 2025 steht verstärkt die Flammschutz-Zertifizierung gemäß IEC 60332 sowie die Anforderung an halogenfreie Materialien im Fokus, insbesondere bei Einsatz in geschlossenen Umgebungen. Käufer sollten stets prüfen, ob ein hochspannungskabel auf die für ihren Installationsstandort und Anwendungstyp relevanten spezifischen Normen geprüft und zertifiziert wurde.
