Ako podporuje medený vodič s kalibrom 6 AWG aplikácie s vysokým prúdom?

Pochopte, ako 6 AWG meďový kábel podporuje aplikácie s vysokým prúdom, vyžaduje preskúmanie základných elektrických vlastností a konštrukčných charakteristík, ktoré robia tento rozmer kábla obzvlášť účinný pre náročné potreby prenosu energie. Systém amerického rozmerovania káblov (American Wire Gauge) označuje 6 AWG ako významnú veľkosť vodiča, schopného prenášať významné elektrické zaťaženia pri zachovaní bezpečnostných a účinnostných noriem v rôznych priemyselných a komerčných aplikáciách.

Nosná schopnosť medi s prierezom 6 AWG vyplýva z jej prierezu a vlastnej vodivosti medi ako materiálu. Tento drôtový kalibr poskytuje približne 13 300 kruhových milov prierezu, čo vytvára dostatočný priestor pre pohyb elektrónov a zároveň minimalizuje odpor, ktorý by mohol spôsobiť pokles napätia alebo vznik tepla počas prevádzky pri vysokých prúdových zaťaženiach. Profesionálni elektrotechnici a inžinieri sa na tieto vlastnosti spoľahlivo opierajú, aby zabezpečili spoľahlivé dodávky energie v obvodoch s vysokými hodnotami prúdu.

Nosná schopnosť a prúdové hodnoty

Maximálne prúdové špecifikácie pre rôzne aplikácie

Prúdová zaťažiteľnosť medeného drôtu s prierezom 6 AWG sa mení v závislosti od podmienok inštalácie, teplotných tried a konkrétnych použitie požiadavky. Za štandardných podmienok s izoláciou THWN pri teplote 90 °C tento prierez vodiča zvyčajne umožňuje nepretržitý prechod prúdu 65 A v aplikáciách stavebných vodičov. Skutočná prúdová zaťažiteľnosť však môže v určitých scenároch dosiahnuť vyššie hodnoty, napríklad pri aplikáciách s motormi alebo dočasnými zaťaženiami, kde sa uplatňujú iné faktory zníženia zaťažiteľnosti.

Teplotné podmienky významne ovplyvňujú výkon medi 6 AWG v aplikáciách s vysokým prúdom. Národný elektrický predpis (NEC) poskytuje tabuľky prúdovej zaťažiteľnosti, ktoré zohľadňujú opravy pre okolitú teplotu; vyššia teplota znižuje bezpečnú prúdovú zaťažiteľnosť. V prostrediach s teplotou vyššou ako 86 °F (30 °C) je potrebné uplatniť faktory zníženia zaťažiteľnosti, aby sa zabezpečilo, že vodič bude počas trvalého prevádzkovania pri vysokom prúde fungovať v rámci bezpečných tepelných limít.

Inštalačná metóda tiež ovplyvňuje prúdovú zaťažiteľnosť medi 6 AWG. Pri inštalácii v potrubí s viacerými vodičmi sa znižuje odvod tepla, čo vyžaduje ďalšie zníženie prípustného prúdu. Naopak, pri inštalácii vo voľnom vzduchu s dostatočným medzery môže rovnaký vodič bezpečne prenášať vyššie prúdy v dôsledku lepších podmienok chladenia.

Zohľadnenie úbytku napätia v obvodoch s vysokým prúdom

Úbytok napätia sa stáva kritickým faktorom, keď vodič z medi 6 AWG prenáša vysoké prúdy na väčšie vzdialenosti. Odpor medi je síce relatívne nízky, avšak stále spôsobuje merateľné úbytky napätia, ktoré môžu ovplyvniť výkon zariadení a energetickú účinnosť. Pre aplikácie s vysokým prúdom musia inžinieri vypočítať prípustný percentuálny úbytok napätia a zabezpečiť, aby veľkosť prierezu vodiča poskytovala dostatočnú vodivosť pre konkrétnu dĺžku obvodu.

Vzťah medzi prúdom, odporom a úbytkom napätia sa riadi Ohmovým zákonom, podľa ktorého vyššie prúdy prechádzajúce rovnakým odporom spôsobujú úmerné väčšie úbytky napätia. Profesionálne inštalácie s použitím mediánového vodiča 6 AWG pre aplikácie s vysokým prúdom zvyčajne obmedzujú úbytky napätia na 3 % pre odbočkové obvody a na 5 % pre napájacie obvody, aby sa zabezpečil optimálny prevádzkový režim zariadení.

Zohľadnenie účinnejho faktora tiež ovplyvňuje, ako vodič z medi 6 AWG podporuje aplikácie s vysokým prúdom, najmä pri indukčných zaťaženiach, ako sú motory a transformátory. Reaktívna zložka striedavého prúdu môže zvýšiť efektívny prúd prechádzajúci vodičom, čo vyžaduje dôkladnú analýzu, aby sa zabezpečilo, že prierez vodiča zostáva vhodný pre celkový požiadavkový prúd vrátane reálnej aj reaktívnej zložky.

Odvod tepla a termálne riadenie

Tepelné vlastnosti mediánových vodičov

Vynikajúca tepelná vodivosť medi zohráva kľúčovú úlohu pri tom, ako 6 AWG medený kábel spravuje tvorbu tepla počas prevádzky pri vysokom prúde. Schopnosť materiálu odvádzať teplo od jadra vodiča pomáha predchádzať nebezpečnému nárastu teploty, ktorý by mohol poškodiť izoláciu alebo vytvoriť riziko požiaru. Táto schopnosť riadenia tepla nadobúda stále väčší význam, keď sa úrovne prúdu blížia maximálnej ampérnosti kábla.

Tvorba tepla v 6 AWG medenom kábli sleduje vzťah I²R, pri ktorom sa rozptyl výkonu zvyšuje exponenciálne s prúdom. To znamená, že zdvojnásobenie prúdu prechádzajúceho vodičom má za následok štvornásobné zvýšenie tvorby tepla, čo robí správne riadenie tepla nevyhnutným pre aplikácie s vysokým prúdom. Teplotná hmotnosť a povrchová plocha kábla prispievajú k jeho schopnosti účinne odvádzať toto vygenerované teplo.

Izolačné materiály používané s medeným vodičom 6 AWG musia odolávať zvýšeným teplotám, ktoré vznikajú počas prevádzky pri vysokom prúde. Moderné izolačné systémy, ako napríklad XLPE (prepojený polyetylén) a EPR (etylén-propylénová gumá), poskytujú vyšší tepelný výkon v porovnaní so staršími PVC izoláciami, čo umožňuje medenému vodiču bezpečne prevádzkovať sa blízko jeho tepelných limitov.

Environmentálne faktory ovplyvňujúce odvod tepla

Okolitá teplota výrazne ovplyvňuje, akým spôsobom efektívne odvádza medený vodič 6 AWG teplo počas prevádzky pri vysokom prúde. Vyššie teploty prostredia znižujú teplotný rozdiel medzi vodičom a okolitým vzduchom, čím obmedzujú prirodzené chladenie konvekciou, ktoré pomáha udržiavať bezpečné prevádzkové teploty. Tento efekt si vyžaduje dôkladné zváženie v horúcom klíme alebo pri inštaláciách v uzavretých priestoroch.

Cirkulácia vzduchu okolo vodiča ovplyvňuje rýchlosť odvádzania tepla, pričom stojatý vzduch poskytuje zlú chladiacu účinnosť v porovnaní s inštaláciami s dostatočnou ventiláciou. Ak je medený vodič 6 AWG zväzokový spolu s inými vodičmi alebo je inštalovaný v tesných káblových rozvádzačoch, znížená cirkulácia vzduchu môže výrazne ovplyvniť tepelný výkon a vyžadovať zníženie prúdovej zaťažiteľnosti (derating) na zachovanie bezpečnosti.

Podmienky pôdy a hĺbka uloženia ovplyvňujú tepelný výkon podzemných inštalácií pomocou medienej žily 6 awg . Suché pôdy poskytujú zlú tepelnú vodivosť v porovnaní s vlhkými podmienkami, zatiaľ čo väčšia hĺbka uloženia môže zlepšiť tepelnú stabilitu, avšak zníži odvod tepla na povrch. Tieto faktory vyžadujú špecifické výpočty prúdovej zaťažiteľnosti pre podzemné aplikácie s vysokým prúdom.

Mechanická pevnosť a aspekty inštalácie

Fyzikálne vlastnosti podporujúce inštaláciu vysokoprúdových vodičov

Mechanické vlastnosti medi 6 AWG významne prispievajú k jej vhodnosti pre aplikácie s vysokým prúdom, najmä pokiaľ ide o trvanlivosť pri inštalácii a dlhodobú spoľahlivosť. Veľkosť vodiča poskytuje dostatočnú mechanickú pevnosť na odolanie ťažným silám počas inštalácie a zároveň zachováva elektrickú integritu. Táto odolnosť je nevyhnutná pri inštalácii vodiča cez zložité potrubné systémy alebo pri nadzemných aplikáciách, kde sa mechanické namáhanie vyskytuje pravidelne.

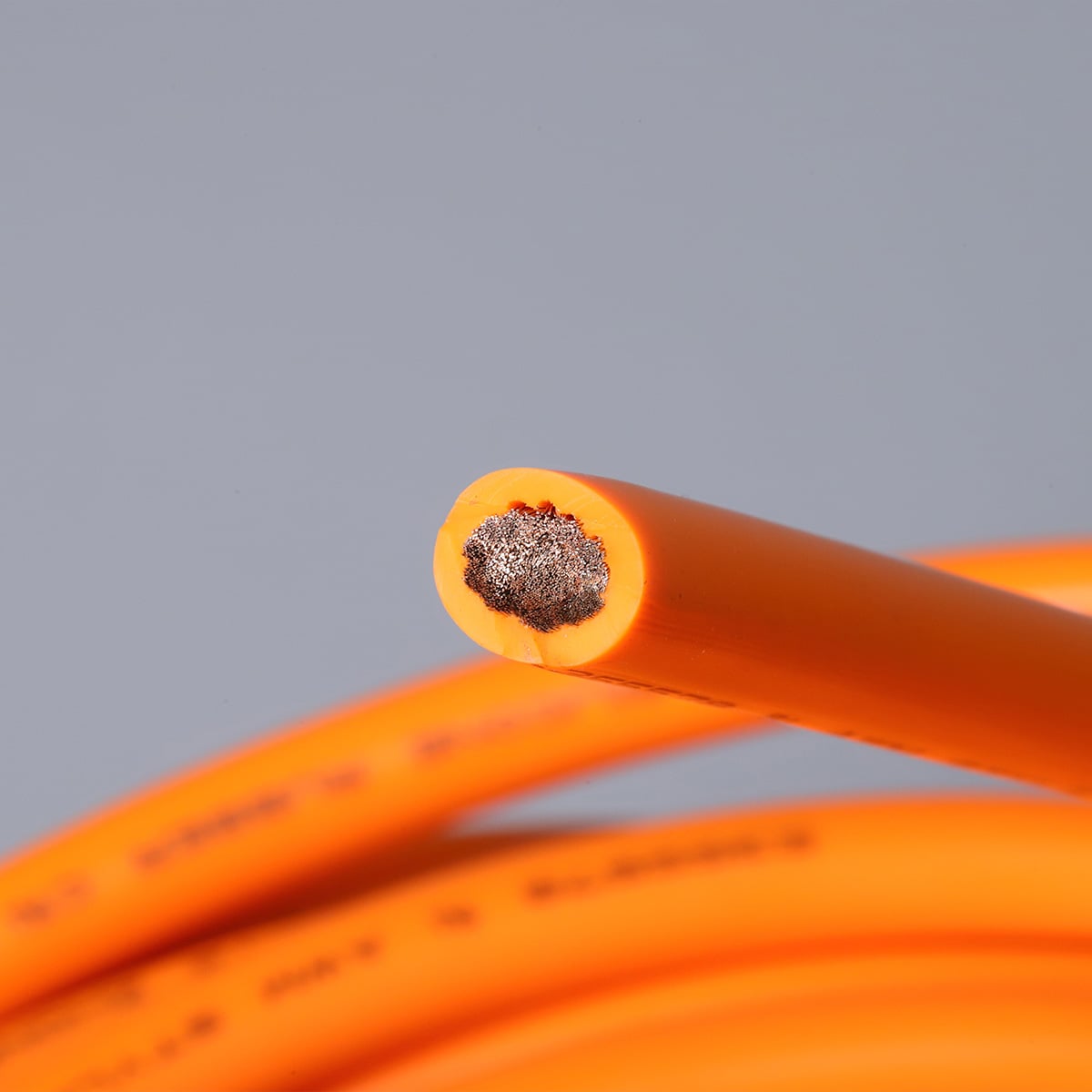

Konfigurácia drôtu (jednožilový vs. viacžilový) ovplyvňuje ako elektrický, tak mechanický výkon medi 6 AWG v aplikáciách s vysokým prúdom. Viacžilové vodiče ponúkajú vyššiu flexibilitu počas inštalácie a zároveň zachovávajú vynikajúce vodivostné vlastnosti. Viacnásobné drôty rozdeľujú mechanické namáhanie rovnomernejšie, čím sa zníži riziko poškodenia vodiča pri ohýbaní alebo ťahaniu, ktoré sú bežné pri inštaláciách s vysokým prúdom.

Požiadavky na ukončenie 6 AWG medeného vodiča v aplikáciách s vysokým prúdom vyžadujú správne techniky pripojenia, aby sa zabezpečil spoľahlivý elektrický kontakt a zabránilo sa prehrievaniu. Veľkosť vodiča vyžaduje vhodne klasifikované koncovky, svorky a pripájaciu hardvér schopnú zvládnuť celú prúdovú kapacitu bez vytvárania miest s vysokým odporom, ktoré by mohli ohroziť výkon systému.

Spôsoby inštalácie pre optimálny výkon

Správny polomer ohybu počas inštalácie ovplyvňuje dlhodobý výkon 6 AWG medeného vodiča v aplikáciách s vysokým prúdom. Nadmerný ohyb môže spôsobiť mechanické namáhanie jednotlivých vodičov v zväzku a potenciálne vytvoriť miesta s vysokým odporom, ktoré sa počas prevádzky zahrievajú. Priemyselné normy špecifikujú minimálne polomery ohybu na základe priemeru vodiča, aby sa zabezpečilo, že postupy inštalácie neohrozia elektrický výkon.

Dodržiavanie požadovaných vzdialeností pri inštalácii medi s prierezom 6 AWG pomáha predchádzať mechanickému namáhaniu a udržiava správne umiestnenie vodičov v priebehu času. Hmotnosť vodiča a akékoľvek pripojené zaťaženia vyžadujú primerané intervaly podpory, aby sa zabránilo previsnutiu alebo sústredeniu napätia v určitých bodoch, čo by mohlo ovplyvniť elektrické spojenia alebo vytvoriť bezpečnostné riziká v aplikáciách s vysokým prúdom.

Ochranné metódy počas inštalácie zachovávajú celistvosť vodičov z medi s prierezom 6 AWG a ich izolačných systémov. Správne techniky ťahania, použitie mazív a ochrana pred ostrými hranami zabezpečujú, že kábel zachová svoje navrhované elektrické a mechanické vlastnosti počas celého procesu inštalácie aj následnej prevádzky v aplikáciách s vysokým prúdom.

Aplikácie a prípady použitia v priemysle

Priemyselné motory a zariadenia

Priemyselné aplikácie motorov predstavujú jedno z hlavných využití medi 6 AWG v prípadoch vysokého prúdu, kde vyžadujú spoľahlivé vodiče kvôli významným štartovacím prúdom a požiadavkám na nepretržitý prevádzkový režim. Motory v rozsahu 10–20 koní využívajú tento priemer vodiča pre napájacie vodiče, čím využívajú jeho schopnosť prenášať prúd a zároveň poskytujú primerané bezpečnostné rozpätia pre štartovacie prechodné javy motora, ktoré môžu niekoľkokrát presiahnuť normálne prevádzkové prúdy.

Výrobné zariadenia a výrobné stroje často používajú medený vodič 6 AWG na rozvádzanie energie do záťaží s vysokým prúdom, ako sú zvárací prístroje, veľké vyhrievacie prvky a priemyselné spracovateľské zariadenia. Tieto aplikácie profitujú z toho, že vodič dokáže udržiavať stabilné úrovne napätia za rôznych podmienok zaťaženia a zároveň poskytuje tepelný výkon potrebný na nepretržitý prevádzkový režim v náročných priemyselných prostrediach.

Klimatizačné systémy v komerčných a priemyselných budovách často používajú medený kábel s prierezom 6 AWG na pripojenie veľkých kompresorov, jednotiek na úpravu vzduchu a elektrických vykurovacích zariadení. Tento prierez kábla poskytuje dostatočnú nosnosť pre vysoké špičkové prúdy, ktoré sú typické pre kombinácie motora a kompresora, a zároveň zabezpečuje účinnosť počas bežných prevádzkových cyklov počas dlhodobého používania.

Rozvod elektrickej energie v bytových a komerčných objektoch

Hlavné elektrické rozvody a napájacie vedenia podrozvodov v bytových aplikáciách často využívajú medený kábel s prierezom 6 AWG pre obvody, ktoré zásobia výkonné spotrebiče, ako sú elektrické rúry, sušičky odevov a nabíjací stanice pre elektrické vozidlá (EV). Tieto aplikácie vyžadujú trvalú prúdovú nosnosť a spoľahlivosť, ktoré tento prierez kábla zabezpečuje, a zároveň spĺňajú predpisy týkajúce sa bezpečnosti a výkonu v domácich elektrických systémoch.

Elektrické systémy komerčných budov používajú medený kábel 6 AWG pre rozvody, systémy výťahov a pripojenie veľkých spotrebičov, kde sa vyžaduje vysoká prúdová kapacita v kombinácii s požiadavkami na flexibilitu inštalácie. Mechanické vlastnosti kábla umožňujú jeho vedenie cez zložité stavebné konštrukcie pri zachovaní elektrických výkonových štandardov potrebných na dodržanie komerčných predpisov a prevádzkovej spoľahlivosti.

Dočasné napájacie aplikácie a staveniská profitujú z odolnosti a prúdovej kapacity medeného kábla 6 AWG pri napájaní dočasných rozvodníc a výkonnej stavebnej techniky. Robustná konštrukcia kábla odoláva náročným environmentálnym podmienkam typickým pre staveniská a zároveň zabezpečuje spoľahlivé dodávanie energie pre nástroje a zariadenia, ktoré vyžadujú významnú elektrickú kapacitu.

Často kladené otázky

Aký je maximálny prúdový rating pre medený kábel 6 AWG?

Maximálna hodnota prúdu pre medený vodič s prierezom 6 AWG sa zvyčajne pohybuje v rozmedzí od 55 do 65 A, a to v závislosti od typu izolácie a podmienok inštalácie. Pri izolácii typu THWN s teplotnou triedou 90 °C môže vodič bezpečne prenášať trvalý prúd 65 A. Skutočná prúdová zaťažiteľnosť sa však môže znížiť v dôsledku korekcií pre okolitú teplotu, požiadaviek na vyplnenie káblového kanála alebo iných faktorov zníženia zaťažiteľnosti uvedených v Národnom elektrotechnickom predpise (National Electrical Code).

Ako ovplyvňuje teplota výkon medeného vodiča s prierezom 6 AWG v aplikáciách s vysokým prúdom?

Teplota výrazne ovplyvňuje výkon medi s prierezom 6 AWG tým, že ovplyvňuje jej schopnosť prenášať prúd aj odporové vlastnosti. Pri vyšších okolitých teplotách je potrebné znížiť prípustný prúd vodiča (ampacitu), aby sa predišlo poškodeniu izolácie a zabezpečila sa bezpečná prevádzka. Okrem toho vyššie teploty zvyšujú odpor vodiča, čo vedie k vyššiemu úbytku napätia a zníženej účinnosti v aplikáciách s vysokým prúdom. Správna tepelná správa sa stáva kritickou pre udržanie optimálneho výkonu.

Môže sa medený vodič s prierezom 6 AWG používať v aplikáciách s vysokým prúdom pre striedavý aj jednosmerný prúd?

Áno, medený vodič s prierezom 6 AWG môže efektívne zabezpečiť vysokoprúdové aplikácie pre striedavý aj jednosmerný prúd, hoci konkrétne aspekty sa v oboch prípadoch líšia. V prípade jednosmerného prúdu sú odpor vodiča a charakteristiky úbytku napätia konštantné, čo zjednodušuje výpočty. Pri striedavom prúde však faktory ako kožný efekt, účiník a reaktívne zaťaženia môžu ovplyvniť efektívnu prúdovú zaťažiteľnosť a vyžadujú dodatočnú analýzu, aby sa zabezpečil správny prevádzkový výkon.

Ktoré inštalačné faktory najviac ovplyvňujú vysokoprúdový výkon medeného vodiča s prierezom 6 AWG?

Najvýznamnejšie inštalačné faktory ovplyvňujúce výkon pri vysokom prúde zahŕňajú percentuálny plniaci stupeň káblovodov, okolitú teplotu, zoskupenie vodičov a kvalitu ukončení. Preplnené káblovody znížia odvod tepla, zatiaľ čo zlé ukončenia vytvárajú spojenia s vysokým odporom, ktoré generujú teplo a znižujú účinnosť systému. Správne inštalačné techniky, dostatočné rozostupy a kvalitné spojenia sú nevyhnutné na dosiahnutie plného prúdového zaťaženia medeného vodiča 6 AWG v náročných aplikáciách.
