V rýchlo sa meniacej oblasti elektrifikácie a energetickej infraštruktúry je pochopenie toho, čo je kábel vysokého napätia a ako funguje, dnes dôležitejšie ako kedykoľvek predtým. Či už pracujete v výrobe elektrických vozidiel, systémoch obnoviteľných zdrojov energie, priemyselnej distribúcii energie alebo infraštruktúre elektrickej siete, kábel vysokého napätia je zásadnou súčasťou spoľahlivej a účinnej prenosovej siete energie. Keďže rok 2025 prináša nové normy, materiály a inžinierske požiadavky, je nevyhnutné pochopiť nielen základnú definíciu, ale aj prevádzkové mechanizmy tohto kritického komponentu.
A kábel vysokého napätia nie je jediný produkt ale skôr kategória technicky navrhovaných elektrických vodičov určených na prenos elektrickej energie pri napätí výrazne vyššom ako štandardné – zvyčajne od 1 000 V až po stovky kilovoltov v závislosti od aplikácie použitie v roku 2025 sa definícia rozšírila tak, že zahŕňa špeciálne káble pre pohonné systémy elektrických vozidiel (EV), inteligentné siete (smart grid) a vetrové elektrárne na otvorenom mori, ktoré všetky vyžadujú odlišné konštrukčné usporiadania, izolačné materiály a hranice výkonu. Tento článok podrobne analyzuje anatómiu, princípy fungovania a význam aplikácií moderných kábel vysokého napätia s presnosťou a praktickým prehľadom.
Definovanie vysokonapäťového kábla: rozsah a klasifikácia
Aké rozsahy napätia definujú vysokonapäťový kábel
Klasifikácia kábel vysokého napätia závisí od rozsahu napätia, v ktorom je navrhnutý na prevádzku. V kontexte energetických zariadení a infraštruktúry elektrickej siete sa vysoké napätie zvyčajne vzťahuje na systémy prevádzkované nad 1 000 V striedavého prúdu alebo 1 500 V jednosmerného prúdu. Káble stredného napätia zvyčajne pokrývajú rozsah od 1 kV do 35 kV, zatiaľ čo káble skutočne vysokého napätia sú navrhnuté pre 66 kV, 110 kV, 220 kV a vyššie. Každá klasifikácia vyžaduje zásadne iný inžiniersky prístup – od geometrie vodiča cez hrúbku izolácie až po návrh ochranného plášťa.
V oblasti elektromobilov a nových zdrojov energie sa termín kábel vysokého napätia často vzťahuje na káble s menovitým napätím 600 V až 1 500 V jednosmerného prúdu, ktoré sa používajú v batériových systémoch elektromobilov, architektúrach nabíjania a pripojeniach pohonnej sústavy. Tieto káble sú kompaktné, flexibilné a tepelne odolné, navrhnuté tak, aby vydržali vysoké prúdové zaťaženia v dynamických prostrediach. Klasifikácia káblov v aplikáciách elektromobilov sa líši od káblov vysokého napätia na úrovni siete, avšak inžinierska náročnosť je rovnako vysoká.
Pochopte, ktorá klasifikácia sa vzťahuje na váš prípad použitia – to je prvý krok pri určovaní správneho kábel vysokého napätia . Nesprávna klasifikácia vedie k nedostatočne dimenzovanej izolácii, nedostatočnej vodičovej schopnosti pre prenášaný prúd alebo predčasnému zlyhaniu – všetky tieto prípady majú vážne bezpečnostné a prevádzkové dôsledky v náročných energetických prostrediach roku 2025.
Kľúčové typy káblov používané v moderných vysokonapäťových aplikáciách
Najbežnejším typom používaným v sieťových a priemyselných aplikáciách je kábel s izoláciou z XLPE kábel vysokého napätia . Prepojený polyetylén (XLPE) ponúka vyššiu tepelnú odolnosť, dielektrickú pevnosť a dlhšiu životnosť v porovnaní so staršími káblami PILC (káble s papierovou izoláciou a oloveným plášťom). Káble s izoláciou z XLPE sa dnes stali štandardom v prenosových a distribučných sieťach vo väčšine krajín vďaka svojej kombinácii výkonu a flexibilita pri inštalácii.
Pre elektrické vozidlá (EV) a platformy nových energií sa bežne používajú káble s izoláciou z kremíkovej gumy a XLPE kábel vysokého napätia tieto káble kladú dôraz na flexibilitu, odolnosť voči chemikáliám a výkon pri tepelnom cyklovaní. Dobre navrhnuté EV kábel vysokého napätia vyhodnotený na 1 500 V DC, napríklad návrh s prierezom 70 mm², je schopný zvládnuť intenzívne elektrické požiadavky vysokovýkonných elektrických pohonných jednotiek a zároveň udržiava rozmernú stabilitu v kompaktných podvozkových prostrediach.
Plynovo izolované a kvapalinou chladené kábel vysokého napätia systémy sa čoraz viac nasadzujú pre podzemné mestské prenosové siete a pripojenia morských veterných elektrární, kde priestorové obmedzenia a vystavenie vonkajšiemu prostrediu vyžadujú sofistikovanejšie inžinierske riešenia. Každý typ kábla prináša špecifické kompromisy z hľadiska nákladov, zložitosti inštalácie a rozsahu výkonu.
Vnútorná štruktúra vysokonapäťového kábla
Návrh vodiča a výber materiálu
Vodič je elektrickým srdcom akéhokoľvek kábel vysokého napätia . Zodpovedný je za prenos prúdu z jedného miesta na druhé s minimálnymi odporovými stratami. Meď a hliník sú dva dominantné materiály vodičov. Meď ponúka nižšiu mernú odporovosť a väčšiu mechanickú pevnosť, čo ju robí preferovanou vo výkonných a flexibilných kábel vysokého napätia návrhy, ako sú tie, ktoré sa nachádzajú v systémoch elektrických vozidiel (EV). Hliník je hoci menej vodivý objemovo, je výrazne ľahší a cenovo výhodnejší, čo ho robí praktickou voľbou pre dlhovzdialenostné nadzemné a podzemné prenosové aplikácie.
Geometria vodiča tiež zohráva kľúčovú úlohu pri výkone. Vodiče so skrutkovým zväzkom – pozostávajúce z mnohých menších drôtov skrútených dohromady – sa používajú v pružných kábel vysokého napätia aplikáciách, kde musí kábel opakovane ohýbať bez toho, aby došlo k únavovému poškodeniu. Naopak, pevné vodiče sa používajú v tuhých alebo polotuhých inštaláciách, kde sa uprednostňuje konzistentnosť prúdovej hustoty pred pružnosťou. Prierezová plocha vyjadrená v mm² priamo určuje schopnosť kábla prenášať prúd a jeho tepelné správanie za zaťaženia.
V roku 2025 sa pri výrobe pokročilých vodičov používajú stlačené alebo kompaktné navíjacie konštrukcie, aby sa znížil priemer kábla pri zachovaní plochy prierezu. Toto je obzvlášť dôležité v architektúrach elektrických vozidiel (EV), kde je obmedzené miesto na vedenie káblov a zníženie hmotnosti je prioritou na úrovni celého systému. Výber vhodnej špecifikácie vodiča v kábel vysokého napätia nie je len rozhodnutím založeným na nákladoch – ide o rozhodnutie týkajúce sa tepelnej správnosti a spoľahlivosti.
Izolačné systémy a ich úloha pri vysokonapäťovom prevádzkovom výkone
Izolačná vrstva je pravdepodobne najviac technicky navrhovanou súčasťou v rámci kábel vysokého napätia . Jej hlavnou úlohou je elektricky izolovať napájaný vodič od okolitého prostredia a od akýchkoľvek susedných vodičov alebo uzemnených súčastí. Pre kábel prevádzkovaný pri 1 500 V DC v elektrickom vozidle (EV) alebo pri 110 kV v prenosovej sieti musí izolácia odolať nielen prevádzkovému napätiu, ale aj prechodným prepätiam, tepelným cyklom a dlhodobej degradácii.
Izolácia z XLPE sa vyrába chemickým sieťovaním reťazcov polyméru polyetylén, čo výrazne zlepšuje jej odolnosť voči teplu a dielektrické vlastnosti v porovnaní so štandardným polyetylénom. kábel vysokého napätia kábel s izoláciou z XLPE môže prevádzkovať nepretržite pri teplotách vodiča až do 90 °C a vydržať krátkodobé teploty pri skratovej prúde až do 250 °C. Tento tepelný rezervný priestor je kritický v aplikáciách, kde dochádza k poruchovým stavom alebo nárazovým zvýšeniam zaťaženia.
Silikónová gumová izolácia, používaná v niektorých výrobkoch určených špecificky pre elektrické vozidlá (EV), ponúka vynikajúcu pružnosť pri nízkych teplotách a vynikajúcu odolnosť voči UV žiareniu, ozónu a chemickému pôsobeniu. kábel vysokého napätia voľba medzi XLPE a silikónom závisí od konkrétneho mechanického, tepelného a environmentálneho profilu inštalácie. Žiadna z týchto dvoch možností nie je univerzálne lepšia – technická špecifikácia musí zodpovedať skutočným požiadavkám danej aplikácie.
Funkcie stínovania, pancierovania a vonkajšej plášťovej vrstvy
Okrem izolácie je správne navrhnutý kábel vysokého napätia obsahuje polovodičovú vrstvu medzi vodičom a izoláciou, ako aj vonkajšiu polovodičovú vrstvu medzi izoláciou a kovovým plášťom. Tieto polovodičové vrstvy vytvárajú hladký gradient elektrického poľa, čím sa zabráni vzniku lokálnych koncentrácií napätia, ktoré by mohli v priebehu času spôsobiť poruchu izolácie. Táto vrstvená štruktúra je nevyhnutnou súčasťou každého dobre navrhnutého systému vysokého napätia.
Kovový plášť alebo stínidlo v kábel vysokého napätia plní elektrické aj bezpečnostné funkcie. Z hľadiska elektriky definuje vonkajšiu hranicu elektrického poľa, čím ho obmedzuje do štruktúry kábla a zabraňuje induktívnemu rušeniu susedných káblov alebo systémov. Z bezpečnostného hľadiska poskytuje cestu pre poruchové prúdy, aby bezpečne odtekli do uzemnenia namiesto toho, aby prechádzali cez personál alebo zariadenia.
Vonkajší plášť je konečnou ochrannou vrstvou kábel vysokého napätia a poskytuje mechanickú ochranu proti opotrebovaniu, vnikaniu vlhkosti, chemickému pôsobeniu a UV žiareniu. V priemyselných aplikáciách a aplikáciách pre elektrické vozidlá (EV) musí materiál plášťa tiež spĺňať špecifické požiadavky na nehorľavosť. Bežnými materiálmi plášťa sú termoplastické elastoméry, PVC a polyuretán, pričom každý sa vyberá na základe konkrétnych nebezpečenstiev a regulačných požiadaviek prostredia, v ktorom sa kábel inštaluje.
Ako funguje kábel vysokého napätia: elektrické a fyzikálne princípy
Prenos elektrickej energie pri vysokom napätí
Základný dôvod použitia kábel vysokého napätia namiesto štandardného vodiča s nízkym napätím sa to priamo viaže na fyziku prenosu energie. Elektrický výkon sa rovná napätiu vynásobenému prúdom (P = V × I). Na prenos určitého množstva výkonu umožňuje zvýšenie napätia úmerné zníženie prúdu. Keďže odporové straty vo vodiči rastú so štvorcom prúdu (P_straty = I² × R), prenos výkonu pri vysokom napätí výrazne zníži straty pri prenose. Toto je základný princíp, ktorý robí kábel vysokého napätia systémy ekonomicky a technicky nevyhnutné pre prenos energie na dlhé vzdialenosti.
Na praktickej úrovni forma je kábel vysokého napätia prenos výkonu pri 110 kV prenáša rovnaké množstvo energie ako množstvo paralelných káblov s nízkym napätím spolu vzatých, avšak iba s malou časťou odporových tepelných strát. Táto výhoda v efektivite ospravedlňuje vyššie náklady a inžiniersku zložitosť kábel vysokého napätia systémy v aplikáciách na úrovni siete. V systémoch elektrických vozidiel (EV) vysoké jednosmerné napätie moderných batériových architektúr – často 800 V alebo vyššie – podobne zníži požiadavky na prúd a umožní použitie menších a ľahších káblových zväzkov.
Pracovný princíp kábel vysokého napätia v DC aplikáciách pre elektrické vozidlá sa líši od striedavého prenosu. DC systémy eliminujú straty reaktívneho výkonu a rozdiely fázových napätí, čím sa stávajú efektívnejšími pre rozvod energie na palube vozidla. kábel vysokého napätia v tomto kontexte musia zvládať trvalé zaťaženie prúdom počas jazdných cyklov, ako aj prechodné špičkové prúdy počas rekuperatívneho brzdenia alebo udalostí rýchleho zrýchľovania.
Termálne riadenie a prúdová kapacita
Akékoľvek kábel vysokého napätia v prevádzke generuje teplo v dôsledku odporových strát v vodiči. Schopnosť kábla toto teplo odvádzať – do okolitého prostredia, či už ide o vzduch, pôdu alebo ochranné pouzdro – určuje jeho prúdovú zaťažiteľnosť, tzv. ampacitu. Ak je množstvo generovaného tepla väčšie ako množstvo odvádzaného tepla, teplota vodiča stúpa, izolácia sa zhoršuje a nakoniec kábel zlyhá. Tepelné riadenie je preto kľúčovým aspektom pri návrhu, inštalácii a prevádzke akéhokoľvek kábel vysokého napätia systém.
Výpočty prúdovej zaťažiteľnosti kábla v roku 2025 sa vykonávajú podľa noriem IEC alebo IEEE a zohľadňujú faktory, ako je prierez vodiča, tepelný odpor izolácie, teplota okolia, hĺbka uloženia, tepelná odporovosť pôdy a efekty skupinového uloženia pri inštalácii viacerých káblov v blízkosti. Dobre špecifikovaná kábel vysokého napätia inštalácia zahŕňa nielen samotný kábel, ale aj komplexnú analýzu tepelného prostredia, aby sa zabezpečilo, že kábel bude počas celej svojej životnosti prevádzkovaný v rámci stanovenej teplotnej triedy.
V aplikáciách elektrických vozidiel sa tepelné riadenie kábel vysokého napätia tiež pretína s chladiacimi systémami batérií vozidla a stratégiou predchádzania tepelnej nestability. Káble vedené v blízkosti zdrojov tepla, ako je napríklad motor alebo výkonová elektronika, musia mať primerané tepelné hodnotenia a bezpečnostné vzdialenosti. kábel vysokého napätia do tepelnej architektúry vozidla je v roku 2025 kľúčovou súčasťou inžinierstva pohonných jednotiek elektrických vozidiel.
Aplikácie vysokonapäťových káblov v roku 2025
Pohonné jednotky elektrických vozidiel a vozidiel s novými zdrojmi energie
Odvetvie elektrických vozidiel predstavuje jednu z najrýchlejšie rastúcich oblastí použitia kábel vysokého napätia technológie v roku 2025. Moderné elektrické vozidlá a vozidlá s novými zdrojmi energie prevádzkujú batériové systémy pri jednosmernom napätí 400 V až 800 V, pričom niektoré výkonné platformy sa približujú k 1 000 V. kábel vysokého napätia v týchto vozidlách spája batériový balík s meničom motora, palubným nabíjačom, DC-DC meničom a systémom tepelného riadenia. Každý bod pripojenia vyžaduje kábel s konkrétnym prúdovým zaťažením, flexibilitou a kompatibilitou konektorov.

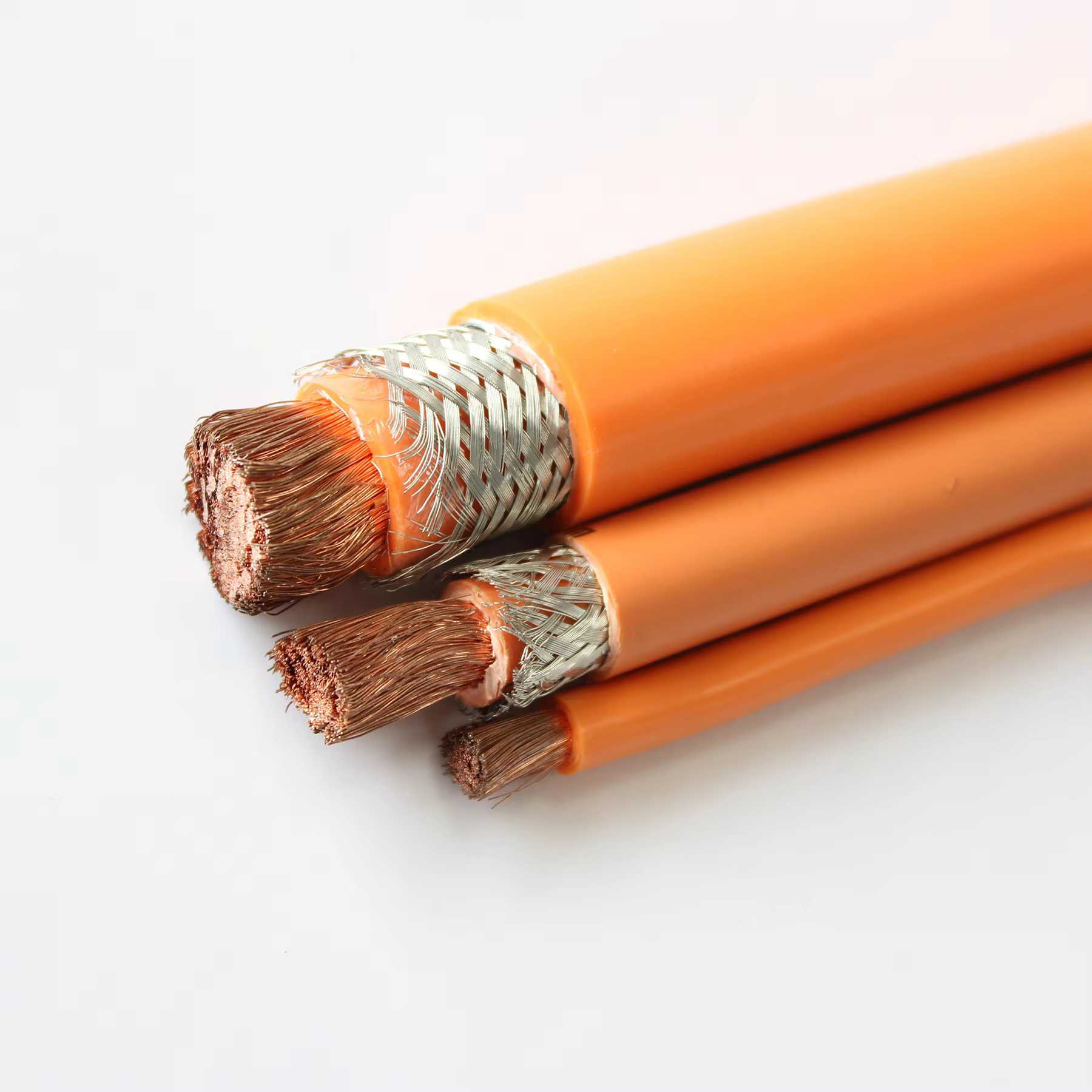

Špecifické pre elektrické vozidlá kábel vysokého napätia výrobky, ako sú tie navrhnuté s prierezom vodiča 70 mm² a určené pre napätie 1 500 V DC, sú konštruované tak, aby odolávali náročným podmienkam vibrácií, cyklov teploty a chemického pôsobenia vo vnútri vozidlového podvozku. Izolačné a plášťové materiály musia spĺňať automobilové štandardy, ako sú LV 216 a ISO 6722, ktoré upravujú výkon pri vystavení teplu, chladu, UV žiareniu a chemikáliám. Mechanické požiadavky týkajúce sa vedenia cez úzke ohyby podvozku vyžadujú vodiče so vysokou pružnosťou v tvare zvinutých drôtov, ktoré vydržia tisíce cyklov ohybu bez únavy vodiča.
Keď sa infraštruktúra nabíjania elektromobilov rozširuje v roku 2025, kábel vysokého napätia je tiež kľúčová súčasťou architektúry staníc na rýchle nabíjanie. Staničné nabíjače striedavého prúdu (DC) s výkonom 150 kW až 350 kW vyžadujú káble s veľkým prierezom a vysokou tepelnou odolnosťou od miesta pripojenia k elektrickej sieti až po nabíjací káblový konektor. Káble na nabíjanie s kvapalinovým chladením – varianta konceptu kábel vysokého napätia – sa začínajú nasádzať, aby umožnili tenké a pružné nabíjacie rukoväte napriek vysokým prúdovým zaťaženiam.
Sieťová infraštruktúra, obnoviteľná energia a priemyselné napájanie
V kontexte verejných služieb a priemyslu kábel vysokého napätia tvorí základ podzemných prenosových a distribučných sietí. Keďže mestá sa rozširujú a nadzemné prenosové vedenia čelí stále väčšej verejnej opozícii, podzemné kábel vysokého napätia systémy sa nasadzujú v širokom meradle. Pri týchto inštaláciách je potrebné starostlivo navrhnúť trasy káblov, spojovacie priestory a koncové body, ktoré všetky musia spĺňať medzinárodné normy pre bezpečnosť a životnosť.
Morské veterné elektrárne predstavujú jedno z najnáročnejších prostredí použitia pre kábel vysokého napätia technológiu. Vývodné káble z morských platforiem do miest pripojenia k pozemnej sieti musia odolať nepretržitému vystaveniu morskej vode, významnému mechanickému namáhaniu počas operácií pokladania a elektrickému zaťaženiu na dĺžkach káblov desiatok až stoviek kilometrov. XLPE-izolované, oceľovými drôtmi chránené kábel vysokého napätia sú tieto systémy štandardnou voľbou pre tieto aplikácie, pričom sa stále uskutočňuje výskum v oblasti káblových systémov HVDC na zníženie strát pri dlhých podmorských vzdialenostiach.
Priemyselné závody, dátové centrá a komerčné zariadenia sa tiež spoliehajú na stredné a kábel vysokého napätia pripojenia pre svoj primárny príjem energie a vnútorné rozvádzanie. Keďže zariadenia zvyšujú svoje elektrické zaťaženia v reakcii na elektrifikáciu vykurovacích, chladiacich a výrobných procesov, špecifikácia a kvalita inštalácie kábel vysokého napätia systémov sa stáva priamym operačným rizikovým faktorom. Investícia do správne hodnotených káblov s primeranou ochranou proti mechanickému poškodeniu, vlhkosti a požiaru je rozhodnutím súvisiacim s kontinuitou podnikania tak isto ako technické rozhodnutie.
Často kladené otázky
Aký je hlavný rozdiel medzi vysokonapäťovým káblom a štandardným napájacím káblom?
A kábel vysokého napätia je špeciálne navrhnutý na prevádzku pri napätí vyššom ako 1 000 V striedavého prúdu alebo 1 500 V jednosmerného prúdu, s výrazne hrubšími a zložitejšími izolačnými systémami, kovovými stínovacími vrstvami a užším výrobným tolerančným rozsahom v porovnaní so štandardnými nízkonapäťovými napájacími káblmi. Štandardné káble zvyčajne používajú jednoduchú PVC alebo XLPE izoláciu bez viacvrstvovej polovodičovej a stínovacej architektúry, ktorá je vyžadovaná pri vysokých napätiach. Inžiniersky rozdiel medzi štandardným káblom a kábel vysokého napätia odzrkadľuje exponenciálne vyššie elektrické zaťaženie a požiadavky na bezpečnosť.
Ako dlho sa vysokonapäťový kábel zvyčajne užíva v prevádzke?
Dobrá výroba a správna inštalácia kábel vysokého napätia používa modernú izoláciu z XLPE a je navrhnutá na životnosť 30 až 40 rokov v aplikáciách elektrických sietí. V aplikáciách pre elektromobily (EV) a priemyselných aplikáciách je návrhová životnosť zvyčajne prispôsobená životnosti zariadenia, ktoré napája – často 10 až 15 rokov pre automobilové použitie a 20 až 30 rokov pre priemyselné inštalácie. Životnosť je veľmi závislá od kvality inštalácie, tepelnej zaťažovacej histórie a absencie fyzického poškodenia alebo vniknutia vlhkosti. Pravidelné monitorovanie stavu môže pomôcť identifikovať starnutie ešte pred výskytom poruchy.
Je možné opraviť vysokonapäťový kábel v prípade poškodenia?
Oprava kábel vysokého napätia je technicky možná, avšak vyžaduje špeciálne vybavenie a kvalifikovaných technikov. V aplikáciách pre prenosové siete musia byť spojky a opravné manžety inštalované za prísnych environmentálnych podmienok, aby sa zabránilo kontaminácii izolačného systému vlhkosťou. Akákoľvek nesprávne vykonaná oprava v kábel vysokého napätia vytvára bod elektrického napäťového zaťaženia, ktorý môže zlyhať katastrofálne. V aplikáciách elektromobilov (EV) poškodené vedenie vysokého napätia sa zvyčajne nahradí v plnom rozsahu namiesto spojovania, pretože bezpečnostné systémy vozidla závisia od úplnej celistvosti každého pripojenia.
Aké certifikáty by mal vyhovovať kábel vysokého napätia v roku 2025?
Platné certifikácie pre kábel vysokého napätia závisia od konkrétnej aplikácie a trhu. Pre sieťové a priemyselné použitie sú medzinárodnými základnými štandardmi IEC 60502 a IEC 60840, ktoré pokrývajú požiadavky na konštrukciu a skúšky. Pre aplikácie v elektromobiloch definujú kritériá výkonu štandardy ako ISO 6722, LV 216 a čínske štandardy GB/T. V roku 2025 sa venuje zvýšená pozornosť certifikáciám týkajúcim sa požiarovzdornosti, napríklad IEC 60332, a požiadavkám na materiály bez halogénov, najmä v uzavretých prostrediach. Kupujúci by mali vždy overiť, či bol kábel vysokého napätia testovaný a certifikovaný podľa špecifických štandardov platných pre geografickú oblasť inštalácie a typ aplikácie.
