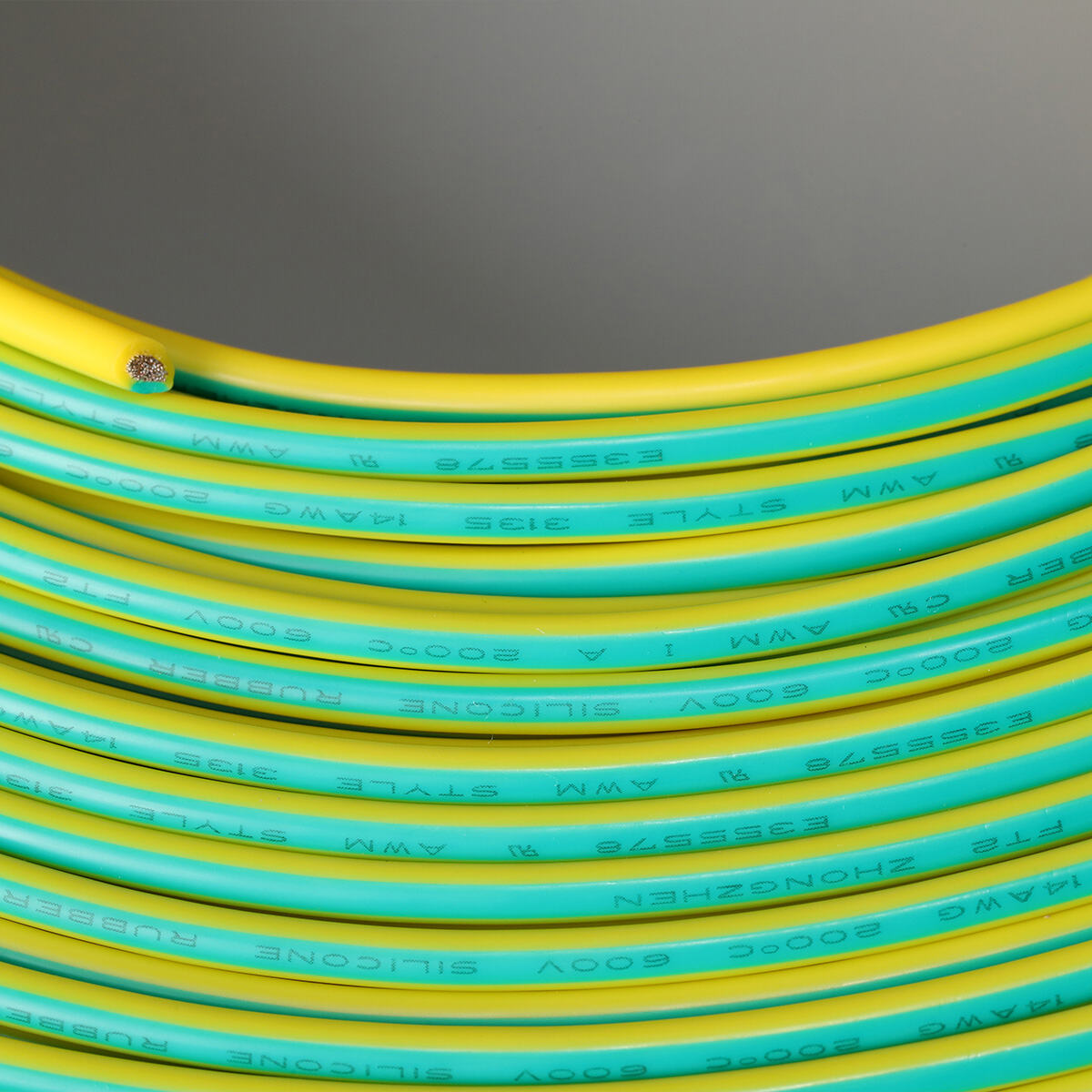

Які фактори слід враховувати при виборі сонячного кабелю?

Вибір правильного сонячного кабелю для вашої фотогальванічної системи вимагає ретельної оцінки кількох технічних і екологічних факторів, які безпосередньо впливають на продуктивність, безпеку та термін служби системи. Вибір сонячного кабелю впливає на все: від ефективності передачі енергії до витрат на довгострокове обслуговування, що робить його одним із найважливіших рішень у процесі планування сонячної установки.

Розуміння ключових критеріїв вибору сонячного кабелю допомагає монтажникам, інженерам та власникам систем приймати обґрунтовані рішення, що забезпечують оптимальну роботу системи й одночасно відповідають стандартам безпеки та нормативним вимогам. Кожен із цих факторів відіграє певну роль у визначенні того, чи зможе певний тип кабелю забезпечити надійну роботу протягом очікуваного терміну експлуатації більшості сонячних установок — 25 років.

Електричні специфікації та експлуатаційні вимоги

Пропускна здатність за струмом та вибір перерізу проводу

Номінальна струмова навантаженість сонячного кабелю має перевищувати максимальний вихідний струм підключених сонячних панелей, щоб запобігти перегріву та втратам напруги. Правильний вибір перерізу проводу передбачає розрахунок загального струмового навантаження від усіх підключених панелей із застосуванням відповідних коефіцієнтів зниження навантаження залежно від умов монтажу. Зазвичай для більшості побутових і комерційних сонячних установок використовують кабелі за шкалою American Wire Gauge (AWG) з перерізом від 10 AWG до 14 AWG, а для більших установок потрібні кабелі з більшим перерізом.

Коефіцієнти температурної корекції суттєво впливають на ефективну амперність сонячного кабелю, оскільки підвищені температури навколишнього середовища зменшують струмопровідну здатність кабелю. У монтажних середовищах із температурою понад 30 °C необхідно виконувати розрахунки зниження номінального струму, що може вимагати використання кабелів більшого перерізу для забезпечення безпечних умов експлуатації. Національний електротехнічний кодекс надає спеціальні таблиці зниження номінального струму, які обов’язково слід враховувати під час визначення відповідного перерізу кабелю для різних температурних зон.

Розрахунки втрат напруги визначають мінімальний переріз кабелю, необхідний для збереження ефективності системи; у більшості сонячних установок цільовим значенням втрат напруги є показник нижче 3 % для забезпечення оптимальної роботи. Відстань між сонячними панелями та комбінаційними коробками або інверторами безпосередньо впливає на втрати напруги, тому для довших трас потрібні кабелі більшого перерізу солярний кабель для компенсації втрат, пов’язаних із електричним опором. Правильний аналіз втрат напруги забезпечує максимальне отримання енергії та запобігає передчасному виходу з ладу обладнання через умови низької напруги.

Номінальна напруга ізоляції та запаси безпеки

Сонячний кабель повинен мати номінальну напругу, що перевищує максимальну напругу системи з відповідними запасами безпеки, щоб запобігти пробою ізоляції та електричним несправностям. Більшість побутових сонячних систем працюють при постійному струмі 600 В, тому для них потрібні кабелі з номінальною напругою щонайменше 600 В, тоді як для більших комерційних систем можуть знадобитися кабелі з номінальною напругою 1000 В або 2000 В. Номінальна напруга забезпечує захист від електричного навантаження, циклів зміни температури та впливу старіння, які з часом можуть погіршувати експлуатаційні характеристики ізоляції.

Тестування діелектричної міцності підтверджує здатність ізоляції витримувати електричне навантаження без пробою; якісний сонячний кабель відповідає або перевищує галузеві стандарти щодо здатності витримувати напругу. Стійкість до часткових розрядів стає особливо важливою в застосуваннях з високою напругою, де коронні ефекти можуть поступово погіршувати ізоляційні матеріали. Регулярне випробування напруги під час монтажу та технічного обслуговування допомагає переконатися, що сонячний кабель зберігає вказане його значення напруги протягом усього терміну експлуатації.

Вимоги щодо захисту від замикання на землю передбачають певні характеристики ізоляції для забезпечення безпечного функціонування та відповідності електротехнічним нормам. Система ізоляції повинна зберігати свою цілісність навіть у разі впливу вологи, ультрафіолетового випромінювання та термічних циклів, які характерні для сонячних установок на відкритому повітрі. Високоякісний сонячний кабель має кілька шарів ізоляції та розроблені за допомогою передових полімерних композицій, щоб забезпечити тривалу стійкість до напруги в умовах агресивного зовнішнього середовища.

Стійкість до зовнішніх умов та погоди

Захист від ультрафіолетового випромінювання та експлуатація на відкритому повітрі

Ультрафіолетове випромінювання від прямого сонячного світла викликає деградацію полімерів у ізоляції кабелів для сонячних електростанцій, що призводить до утворення тріщин, зниження еластичності та, врешті-решт, до виходу ізоляції з ладу за відсутності належного захисту. Формуляції, стійкі до УФ-випромінювання, містять сажу, діоксид титану або спеціалізовані УФ-стабілізатори, які поглинають або відбивають шкідливе випромінювання, зберігаючи при цьому еластичність та механічні властивості. Зовнішній оболонковий матеріал має демонструвати довготривалу стійкість до УФ-випромінювання за результатами стандартизованих випробувань, що моделюють десятиліття експлуатації на відкритому повітрі.

Сонячний кабель із високим ступенем стійкості до сонячного світла (сертифікований за стандартом USE-2) відповідає певним вимогам щодо прокладання безпосередньо в ґрунті та експлуатації на відкритому повітрі — умов, що поширені у сонячних електростанціях. Ці кабелі проходять прискорені випробування на старіння, які підтверджують їхню роботоздатність після еквівалентного періоду експозиції тривалістю 20–30 років у типових умовах експлуатації сонячних електростанцій. Сертифікація USE-2 означає, що сонячний кабель здатний витримувати тривале перебування на відкритому повітрі без деградації, що могла б погіршити його електричні характеристики або загрожувати безпеці.

Стійкість до озону набуває особливої важливості в районах із високою концентрацією озону в атмосфері, оскільки це може прискорювати деградацію полімерів у ізоляції сонячного кабелю. Сучасні гумові та термопластичні композиції стійкі до утворення озонних тріщин і зберігають еластичність навіть після тривалої експозиції в окиснювальних середовищах. Регулярний візуальний огляд допомагає вчасно виявити перші ознаки деградації під впливом УФ-випромінювання або озону, перш ніж вона призведе до порушення цілісності ізоляції.

Циклічні зміни температури та теплові характеристики

Сонячні установки піддаються значним коливанням температури протягом денних і нічних циклів, при цьому температура поверхні часто варіює в межах від -40 °C до +90 °C залежно від географічного розташування та конфігурації кріплення. Кабель для сонячних електростанцій має зберігати електричні й механічні властивості в усьому цьому діапазоні температур без тріщин, ожорсткінення або втрати цілісності ізоляції. Специфікації температурного класу вказують максимальну тривалу робочу температуру та здатність до короткочасного перевантаження.

Цикли теплового розширення та стискання навантажують з’єднання кабелю сонячних електростанцій і можуть спричинити механічну аварію, якщо кабель недостатньо гнучкий при екстремальних температурах. Рейтинги гнучкості при низьких температурах забезпечують зручність монтажу кабелів у зимовий період і збереження вимог щодо радіуса згину навіть за холодних умов. Експлуатація при високих температурах запобігає розм’якшенню ізоляції та відпалу провідників, що може зменшити пропускну здатність за струмом.

Характеристики відведення тепла різних конструкцій сонячних кабелів впливають на загальну ефективність системи та термін служби компонентів. Багатожильні мідні провідники забезпечують краще відведення тепла порівняно з суцільними провідниками завдяки більшій площі поверхні, тоді як ізоляційні матеріали з вищою теплопровідністю сприяють відведенню тепла від провідника. Правильний підбір перерізу кабелю та дотримання рекомендацій щодо його монтажу забезпечують, що температурні межі не будуть перевищені навіть за умов максимальної сонячної освітленості.

Сертифікації безпеки та відповідність нормативним вимогам

Сертифікація UL та галузеві стандарти

Сертифікація Underwriters Laboratories (UL) надає незалежне підтвердження того, що сонячний кабель відповідає встановленим стандартам безпеки та експлуатаційних характеристик, необхідним для електричних установок. Стандарт UL 4703 спеціально регулює вимоги до фотогальванічного кабелю, зокрема стійкість до полум’я, придатність для використання у вологих приміщеннях та довготривалу стійкість до старіння. У більшості юрисдикцій у системах, що підлягають отриманню електричних дозволів та інспекцій, слід використовувати лише сонячний кабель, сертифікований за стандартом UL.

Маркування списку UL на сонячному кабелі вказує на відповідність певним вимогам щодо конструкції, специфікацій матеріалів та протоколів випробувань на експлуатаційні характеристики, що забезпечують безпечну роботу в сонячних застосуваннях. Інспекції на виробництві та постійний контроль якості підтверджують, що кабелі, що випускаються, продовжують відповідати стандартам UL протягом усього виробничого процесу. Використання сонячного кабелю, не внесеного до списку UL, може анулювати гарантії обладнання, страхування, а також створити правові ризики для монтажників та власників систем.

Міжнародні стандарти, такі як сертифікація TUV, забезпечують додаткове підтвердження якості сонячного кабелю для використання на глобальних ринках або в застосуваннях, що вимагають підвищеної перевірки експлуатаційних характеристик. Ці стандарти часто передбачають більш жорсткі вимоги до екологічних випробувань і можуть бути обов’язковими для певних комерційних або мережевих установок масштабу електростанцій. Наявність кількох сертифікатів свідчить про зобов’язання виробника забезпечувати високу якість продукції та надає гарантії стабільної роботи протягом тривалого терміну.

Пожежна безпека та стійкість до полум’я

Класифікація стійкості до полум’я сонячного кабелю визначає його придатність для різних умов монтажу та типів будівель; вимоги при цьому варіюються залежно від місцевих норм пожежної безпеки та класифікації будівель. Ізоляційні матеріали, стійкі до полум’я, запобігають поширенню вогню вздовж трас кабелю та мінімізують виділення токсичних газів під час горіння. Вищі показники пожежної безпеки можуть бути обов’язковими для монтажу в приміщеннях, де перебувають люди, або в зонах з обмеженим доступом пожежно-рятувальних підрозділів.

Спеціальні ізоляційні матеріали з низьким виділенням диму та без галогенів зменшують утворення отруйних газів під час пожежі, забезпечуючи захист осіб, що перебувають у приміщенні, та пожежників від небезпечних парів. Ці спеціалізовані склади кабелів для сонячних електростанцій відповідають постійно зростаючим екологічним і вимогам щодо безпеки, одночасно зберігаючи електричні характеристики та довговічність. Додаткові витрати на покращені функції пожежної безпеки часто виправдані зниженням страхових премій та покращеним захистом осіб, що перебувають у будівлі.

Вимоги до методів монтажу впливають на класи пожежної безпеки: для монтажу в трубах, кабельних лотках або безпосереднього закопування потрібні різні рівні стійкості до полум’я. Кабелі для сонячних електростанцій повинні відповідати відповідним стандартам випробувань на стійкість до полум’я, передбаченим для їхнього конкретного методу монтажу, щоб забезпечити відповідність нормативним вимогам та безпечну експлуатацію. Дотримання правильних практик монтажу, зокрема збереження необхідних відстаней розділення та використання затверджених ущільнювачів для проходів через перегородки, сприяє збереженню властивостей стійкості до полум’я всього монтажного комплексу.

Міркування щодо встановлення та практичні фактори

Вимоги до гнучкості та радіусу вигину

Гнучкість встановлення визначає, наскільки легко кабель для сонячних батарей можна прокладати через труби, навколо кутів і в тісні простори, які зазвичай зустрічаються під час монтажу сонячних систем. Мінімальний радіус вигину запобігає пошкодженню провідників і напруженості ізоляції, що може призвести до передчасного виходу з ладу. Багатожильні провідники, як правило, забезпечують кращу гнучкість порівняно з суцільними провідниками, тому їх переважно використовують у більшості сонячних застосувань, де важлива гнучкість прокладання.

Монтаж у холодну погоду вимагає використання кабелю для сонячних батарей, який зберігає гнучкість при низьких температурах, щоб запобігти пошкодженню під час монтажу й забезпечити правильне приєднання. Деякі матеріали ізоляції стають жорсткими й крихкими в холодних умовах, що ускладнює монтаж і підвищує ризик утворення тріщин у ізоляції під час обробки. Гнучкість, сертифікована за температурним діапазоном, забезпечує безпечне встановлення кабелю для сонячних батарей протягом усього року без потреби в особливих умовах обробки.

Межі тягнучого навантаження визначають максимальну силу, яку можна прикласти під час монтажу кабелю, не спричиняючи пошкодження провідника або ізоляції. Дотримання правильних методів протягування кабелю та використання відповідних мастил допомагає звести до мінімуму монтажні навантаження на сонячний кабель. Перевищення меж тягнучого навантаження може призвести до видовження провідника, пошкодження ізоляції або проблем із з’єднаннями, які можуть стати помітними лише після введення системи в експлуатацію.

Методи з’єднання та сумісність клем

Конструкція провідника сонячного кабелю має бути сумісною з методами підключення та типами клем, що використовуються в конкретній установці, у тому числі з конекторами MC4, клемами комбінаційних коробок і підключеннями до інверторів. Олов’яні мідні провідники стійкі до корозії й забезпечують кращу надійність з’єднань у довготривалій експлуатації порівняно з неоцинкованою міддю, особливо в морських умовах або середовищах з високою вологістю. Кількість жил у провіднику та переріз дроту мають відповідати специфікаціям конекторів, щоб забезпечити належне механічне й електричне з’єднання.

Характеристики зачистки та завершення монтажу впливають на тривалість встановлення й якість з’єднань: ізоляція деяких сонячних кабелів легше зачищається й обробляється, ніж інших. Чиста зачистка без подряпин на провіднику чи залишків ізоляції забезпечує надійні з’єднання, які не матимуть підвищеного опору й не вийдуть із ладу з часом. Спеціалізовані інструменти для зачистки сонячних кабелів допомагають досягти стабільних результатів і скоротити час монтажу.

Вимоги до водонепроникних з'єднань передбачають виконання певних процедур ущільнення та використання сумісного обладнання для з'єднання, щоб запобігти проникненню вологи, яка може спричинити замикання на землю або корозію з'єднань. Ізоляція кабелю сонячного проводу має бути сумісною з ущільнювальними сполуками та захисними чохлами для з'єднань, що забезпечують стійкість до атмосферних впливів. Правильні методи виконання з'єднань та регулярне технічне обслуговування сприяють забезпеченню тривалої надійності та безпеки системи.

ЧаП

У чому різниця між звичайним електричним дротом і сонячним кабелем?

Сонячний кабель призначений спеціально для зовнішніх фотогальванічних застосувань і має підвищену стійкість до ультрафіолетового випромінювання, захист від вологи та покращені температурні характеристики порівняно зі стандартним будівельним кабелем. Сонячний кабель зазвичай використовує ізоляцію з XLPE або спеціалізованої гуми, яка витримує десятиліття експлуатації на відкритому повітрі, тоді як звичайний електричний кабель може швидко деградувати під впливом сонячного світла та погодних умов. Крім того, сонячний кабель відповідає спеціальним вимогам UL 4703 щодо експлуатації у вологих місцях та прямого закопування, що є типовим для сонячних установок.

Як визначити правильний переріз проводу для моєї сонячної системи?

Вибір перерізу проводу для сонячного кабелю залежить від загального струму, що надходить від підключених панелей, довжини траси прокладання кабелю та допустимого падіння напруги. Розрахуйте максимальний струм, додавши всі струми короткого замикання панелей, і помноживши отриману суму на 1,25, як це вимагає нормативна документація. Використовуйте калькулятори падіння напруги, щоб визначити, чи забезпечує вибраний переріз проводу падіння напруги менше 3 % для конкретної довжини траси. Враховуйте поправочні коефіцієнти на температуру, якщо температура навколишнього середовища при монтажі перевищує 30 °C.

Чи можна використовувати сонячний кабель як для постійного, так і для змінного струму в сонячній енергосистемі?

Сонячний кабель призначений спеціально для постійного струму (DC) і не повинен використовуватися для змінного струму (AC) у проводці між інверторами та електричними щитами. Для сторони змінного струму потрібен стандартний будівельний дріт або кабель, який відповідає вимогам Національного електротехнічного кодексу (NEC) для ланцюгів змінного струму, зазвичай THWN-2 або аналогічний. Сонячний кабель чудово підходить для DC-частини від сонячних панелей до комбінаційних коробок і вимикачів постійного струму, де його стійкість до УФ-випромінювання та захист від вологи забезпечують оптимальну роботу. Завжди використовуйте відповідні типи дротів для кожного компонента системи, щоб забезпечити відповідність нормативним вимогам і безпеку.

Яке технічне обслуговування потрібно для установок сонячного кабелю?

Сонячний кабель вимагає періодичного візуального огляду на наявність ознак ультрафіолетового старіння, механічних пошкоджень або проблем із з’єднаннями, що зазвичай виконується під час щорічного технічного обслуговування системи. Звертайте увагу на тріщини в ізоляції, оголення провідників або потемніння, що свідчать про старіння. Перевірте затягнутість з’єднань у комбінаційних коробках та вузлових точках, оскільки термічні цикли з часом можуть послаблювати з’єднання. Будь-який пошкоджений сонячний кабель слід негайно замінити, щоб запобігти небезпеці для безпеки або проблемам із ефективністю роботи системи.
